Úprava originálního ovládání rádia Ford pro rádio Pioneer

Tak sem se donutil udělat taky ovládání pod volantem pro můj Pioneer. Největší problém bylo rozdělat ovladač.
tady pár fotek postupu rozdělávání:

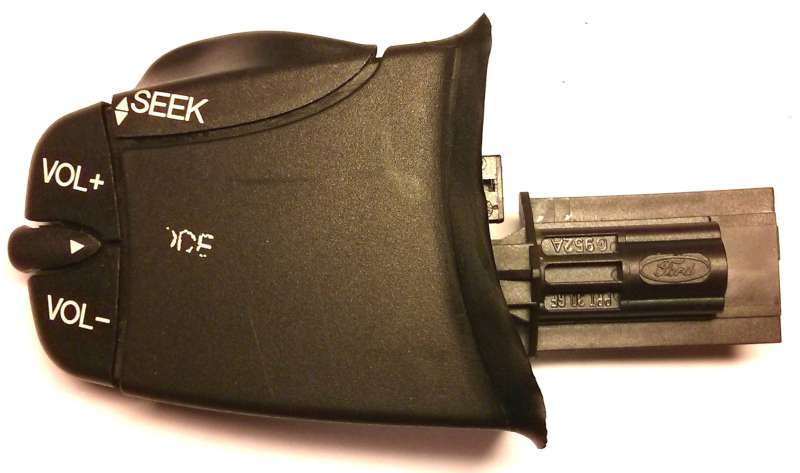

Nejprve je potřeba oddělat ovladač od "sloupku" s volantem, stačí malý šroubovák a zezadu na ovladači zmáčknout, ovladač se uvolní. Pak už jen odpojit konektor a máme tohle:

Nejhorší část bylo rozdělání ovladače, nejprve tlačítko SEEK

Pak tlačítka hlasitosti

Tlačítko mode může zůstat na místě, oddělá se až po vytažení vnitřku ovladače z pouzdra.
Čekal jsem, že na mě vybafne deska, které je na obrázku v pozadí, bohužel ne.

Ale nějak sem se s tím popral. Použil jsem odpory podle následujícího schématu pro Pioneer.

Tady už zapájené odpory a zalité lakem. Původní cestičky na plosnáku sem proškrábl tak, abych oddělil jednotlivé micro spínače od původních odporů a mezi sebou.

Určitě by se to dalo vymyslet jednodušeji, ale takhle mi to funguje na 100%.

Za kvalitu fotek se omlouvám, je to jen z telefonu a ještě pozdě večer...
